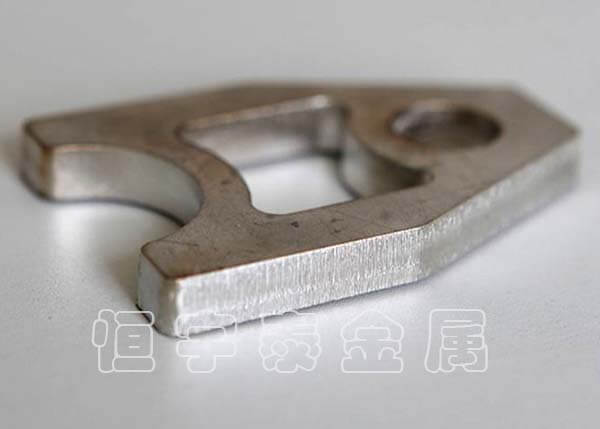

激光切割是一種高能量、密度可控性好的無接觸加工方式。激光束聚焦后形成具有高能量密度的光斑，應用于切割有許多特點。 該加工不能用于，像木材和某些陶瓷等，那些沒有熔化狀態因而不太可能讓材料蒸氣再凝結的材料。

另外，這些材料通常要達到更厚的切口。在激光切割加工中，最優光束聚焦取決于材料厚度和光束質量。激光功率和氣化熱對最優焦點位置只有一定的影響。在板材厚度一定的情況下，最大切割速度反比于材料的氣化溫度。所需的激光功率密度要大于108W/cm2，并且取決于材料、切割深度和光束焦點位置。在板材厚度一定的情況下，假設有足夠的激光功率，最大切割速度受到氣體射流速度的限制。

1、控制斷裂切割

    對于容易受熱破壞的脆性材料，通過激光束加熱進行高速、可控的切斷，稱為控制斷裂切割。這種切割過程主要內容是：激光束加熱脆性材料小塊區域，引起該區域大的熱梯度和嚴重的機械變形，導致材料形成裂縫。只要保持均衡的加熱梯度，激光束可引導裂縫在任何需要的方向產生。

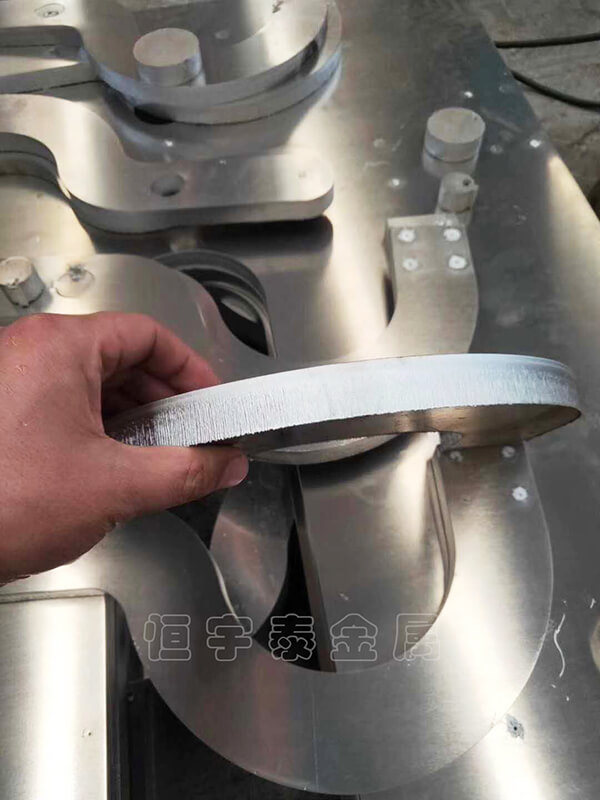

2、熔化切割

    在激光熔化切割中，工件被局部熔化后借助氣流把熔化的材料噴射出去。因為材料的轉移只發生在其液態情況下，所以該過程被稱作激光熔化切割。

    激光光束配上高純惰性切割氣體促使熔化的材料離開割縫，而氣體本身不參于切割。激光熔化切割可以得到比氣化切割更高的切割速度。氣化所需的能量通常高于把材料熔化所需的能量。在激光熔化切割中，激光光束只被部分吸收。最大切割速度隨著激光功率的增加而增加，隨著板材厚度的增加和材料熔化溫度的增加而幾乎反比例地減小。在激光功率一定的情況下，限制因數就是割縫處的氣壓和材料的熱傳導率。激光熔化切割對于鐵制材料和鈦金屬可以得到無氧化切口。產生熔化但不到氣化的激光功率密度，對于鋼材料來說，在 104W/cm2～105W/cm2之間。

3、氧化熔化切割(激光火焰切割)

熔化切割一般使用惰性氣體，如果代之以氧氣或其它活性氣體，材料在激光束的照射下被點燃，與氧氣發生激烈的化學反應而產生另一熱源，使材料進一步加熱，稱為氧化熔化切割。

由于此效應，對于相同厚度的結構鋼，采用該方法可得到的切割速率比熔化切割要高。另一方面，該方法和熔化切割相比可能切口質量更差。實際上它會生成更寬的割縫、明顯的粗糙度、增加的熱影響區和更差的邊緣質量。激光火焰切割在加工精密模型和尖角時是不好的(有燒掉尖角的危險)。可以使用脈沖模式的激光來限制熱影響，激光的功率決定切割速度。在激光功率一定的情況下，限制因數就是氧氣的供應和材料的熱傳導率。
