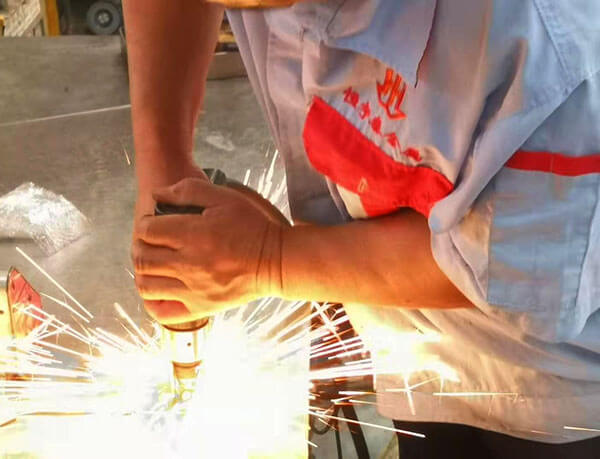

在進行不銹鋼焊接的過程中，確保安全的關鍵要素不容忽視:

1.防風換氣。在遇到風力較強的情況下，請務必使用擋網進行通風，同時確保房間內配備了相應的通風設備；

2、電源的設計采用了垂直于外部的特性，而在直流時則使用了正極性，即將焊絲連接到負極；

3、適用于薄板焊接小于6毫米的情況，其獨特之處在于焊縫呈現出優美的形態，且焊接過程中的變形量微乎其微；

4、確保氣體氬氣的純度達到99.99%，以保障其安全。焊接電流在50-50A之間時氬氣流量在8-10L/min之間，電流在150-250A之間時氬氣流量在12-15L/min之間；

5、最佳鎢極凸出于氣體噴嘴的長度為4-5mm，而角焊和其他遮蔽性較差的部位則為2-3mm，開槽深度為5-6mm，噴嘴與工作之間的距離一般不會超過15mm；

6.為了避免焊接過程中產生氣孔，必須對焊接部位進行徹底的清洗，以消除鐵銹和油污的影響；

7.在進行普通鋼和不銹鋼的焊接時，建議選擇2-4mm的電弧長度，而1-3mm的電弧長度則更為適宜，因為過長的電弧長度可能會導致保護效果不佳；

8.在進行底部對接的過程中，為了避免焊接后的底層表面發生氧化反應，必須對其進行氣體保護措施；

9.為了確保氬氣在焊接熔池中發揮出最佳的保護效果，并方便進行焊接作業，鎢極中心線和焊接處的工件通常保持在80-85°的角度，而充填焊絲與工件表面的夾角則應盡可能減小，一般在10°左右。
