對于不銹鋼的焊接，許多人還不能掌握其要領，無法觸摸到焊接的重要性，在這里恒宇泰金屬小編將為大家分享員工累積的經驗，愛的小伙伴珍藏起來。

1、電源采用垂直外特性，直流時采用正極性（焊絲接負極）；

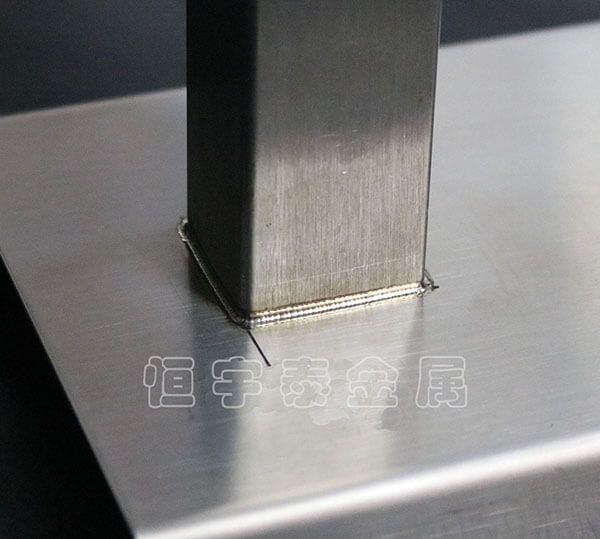

2、通常適用于焊接小于6mm的薄板，其特點是焊縫成形美觀、焊接變形量很小；

3、保護氣體氬氣純度99.99%。焊接電流50-150A氬氣流量8-10L/min、電流150-250A氬氣流量12-15L/min；

4、鎢極凸出于氣體噴嘴之長,4-5mm為佳，角焊及其他遮蔽性較差之部位為2-3mm，開槽深度為5-6mm，噴嘴到作業之距離通常不會大于15mm；

5、為了防止焊接氣孔的產生，焊接部位若有鐵銹和油污必須進行清洗；

6、焊接電弧的長短，焊普通鋼,2-4mm為佳，焊不銹鋼，1-3mm為佳，太長的保護效果較差；

7、在對接打底過程中，為了避免底層焊道后表面氧化，還需對后表面進行氣體保護；

8、為了使氬氣對焊接熔池起到良好的保護作用，并方便施焊作業，鎢極中心線和焊接處的工件之間通常要保持80-85°角，填充焊絲和工件表面的夾角盡量小，通常在10°左右；

9、防風和換氣。有風時務請使用擋網，同時房間要有相應換氣措施。

不銹鋼TIG焊的重點和注意事項

1.采用平特性焊接電源，直流時采用反極性（焊絲接正極）

2.通常使用純氬（純度為99.99%）或者Ar+2%O2的氣體，流速為20-25L/min。

3.電弧長度，不銹鋼的MIG焊接，一般都在噴射過渡的條件下來施焊，電壓要調整到弧長在4-6mm的程度。
