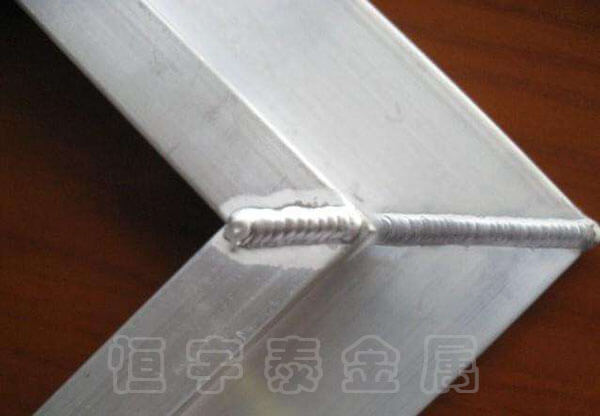

關(guān)于不銹鋼焊接，很多人還是把握不住他的要點，摸不透焊接的重要，下面恒宇泰金屬小編就給你們分享一下員工積累出來的經(jīng)驗吧，喜歡的伙伴們收藏。

1、采用垂直外特性的電源，直流時采用正極性（焊絲接負極）；

2、一般適合于6mm以下薄板的焊接，具有焊縫成型美觀，焊接變形量小的特點；

3、保護氣體為氬氣，純度為99.99%。當焊接電流為50～150A時，氬氣流量為8～10L/min，當電流為150～250A時，氬氣流量為12～15L/min；

4、鎢極從氣體噴嘴突出的長度，以4～5mm為佳，，在角焊等遮蔽性差的地方是2～3mm，在開槽深的地方是5～6mm，噴嘴至工作的距離一般不超過15mm；

5、為防止焊接氣孔之出現(xiàn)，焊接部位如有鐵銹、油污等務(wù)必清理干凈；

6、焊接電弧長度，焊接普通鋼時，以2～4mm為佳，而焊接不銹鋼時，以1～3mm為佳，過長則保護效果不好；

7、對接打底時，為防止底層焊道的背面被氧化，背面也需要實施氣體保護；

8、為使氬氣很好地保護焊接熔池，和便于施焊操作，鎢極中心線與焊接處工件一般應(yīng)保持80～85°角,填充焊絲與工件表面夾角應(yīng)盡可能地小，一般為10°左右；

9、防風與換氣。有風的地方，務(wù)請采取擋網(wǎng)的措施，而在室內(nèi)則應(yīng)采取適當?shù)膿Q氣措施。

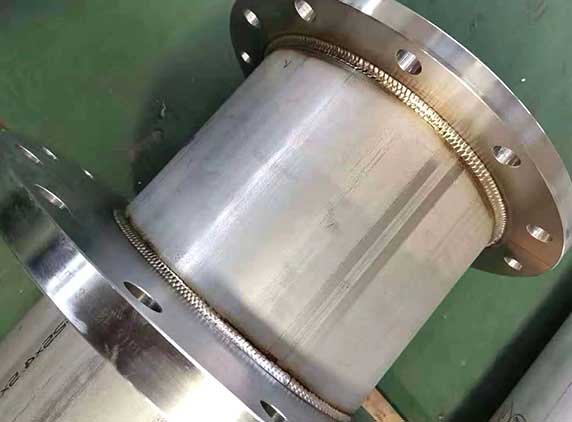

不銹鋼TIG焊要點及注意事項

1.采用平特性焊接電源，直流時采用反極性（焊絲接正極）

2.一般采用純氬氣（純度為99.99%）或Ar+2%O2,流量以20～25L/min為宜。

3.電弧長度，不銹鋼的MIG焊接，一般都在噴射過渡的條件下來施焊，電壓要調(diào)整到弧長在4～6mm的程度。

4.防風。MIG焊接容易受到風的影響，有時辦為風而產(chǎn)生氣孔，所以風速在0.5m/sec以上的地方，都應(yīng)當采取防風措施。
